Il y a un moment, dans presque tout projet haut de gamme, où l’architecte veut qu’une porte cesse d’être une porte. Un mur en noyer qui court sans interruption. Une paroi de miroir dans un hall. Un panneau de marbre qui se poursuit d’une pièce à l’autre. Le dessin est simple; la quincaillerie, beaucoup moins.

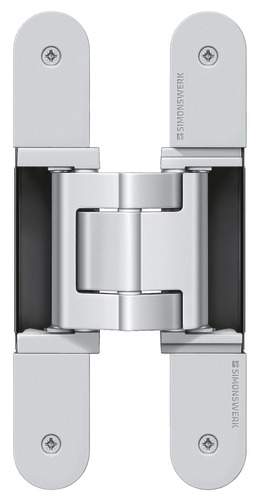

C’est exactement le problème que règle le TECTUS TE 540 3D A8 de Simonswerk.
Le principe
Les charnières TECTUS sont entièrement dissimulées : porte fermée, on ne voit aucune quincaillerie. La version A8 va plus loin. Elle est conçue pour les portes qui reçoivent un placage d’appoint pouvant atteindre 8 mm (0,315 po) sur les deux faces, qu’il s’agisse de placage de bois, de stratifié, de miroir ou de pierre mince.
Autrement dit, le vantail peut être fini du même matériau que le mur adjacent, sur toute son épaisseur, et la charnière reste invisible. La porte se fond dans la cloison.
Les données techniques
| Capacité de charge | 100 kg (220 lb) avec 2 charnières, rapport hauteur/largeur 2:1 |
| Placage | jusqu’à 8 mm (0,315 po) sur les deux faces |
| Réglage 3D | latéral ± 3,0 mm · hauteur ± 3,0 mm · compression ± 1,0 mm |
| Angle d’ouverture | 180° |
| Épaisseur minimale du vantail | 40 mm (1-5/8 po) plus le placage |
| Vantail et cadre | bois, acier ou aluminium |
| Feuillure | portes sans feuillure (affleurées) |
| Paliers | paliers lisses sans entretien |
La gamme est homologuée CE, UL et UL Canada, et couvre les exigences de résistance à l’effraction, au feu, à la fumée et au bruit.
Ce qu’il faut surveiller à la prescription
L’épaisseur du vantail se calcule à partir du nu. Le minimum de 40 mm s’entend hors placage. Un vantail de 40 mm avec 8 mm de chaque côté donne un ensemble de 56 mm. À valider tôt avec le fabricant de portes.
Le réglage 3D se fait après la pose. Latéral, hauteur et compression s’ajustent sans déposer le vantail. C’est un avantage réel sur les portes lourdes et sur les chantiers où le placage arrive en fin de séquence.
Portes coupe-feu : vérifiez auprès du fabricant de portes les exigences de matériau intumescent additionnel.
Sans placage : des plaques de recouvrement sont offertes sur demande pour les portes non plaquées, de même que des plaques à coins carrés.
Transfert d’énergie : une version TE 540 3D A8 Energy permet le passage permanent du courant dans la charnière. Utile pour les serrures électrifiées, le contrôle d’accès ou les contacts de position, sans passe-fils apparent.
En résumé
Le A8 n’est pas une charnière plus performante que les autres TECTUS. C’est la même mécanique, avec une géométrie pensée pour le placage. Si votre détail prévoit une porte affleurée finie comme le mur, c’est la version à prescrire.
Nous représentons Simonswerk au Québec et dans la région de la capitale nationale d’Ottawa. Pour un échantillon, un gabarit de fraisage, les fichiers DXF ou une présentation en cabinet, écrivez-nous.
