Une porte en verre sans cadre est un beau détail jusqu’au moment où quelqu’un demande d’y ajouter un contrôle d’accès.
C’est là que le détail se dégrade. On ajoute une ventouse électromagnétique au linteau. Puis un bouton de sortie, parce que la ventouse doit pouvoir être relâchée. Puis une station de déverrouillage d’urgence, parce que le code l’exige. Puis un raccordement électrique au système d’alarme incendie. Au final, l’entrée épurée dessinée à l’esquisse est couverte de quincaillerie et de plaques murales.
Il existe une autre approche : mettre la serrure et la gâche électrique directement dans la ferrure.
Ce que fait GBI

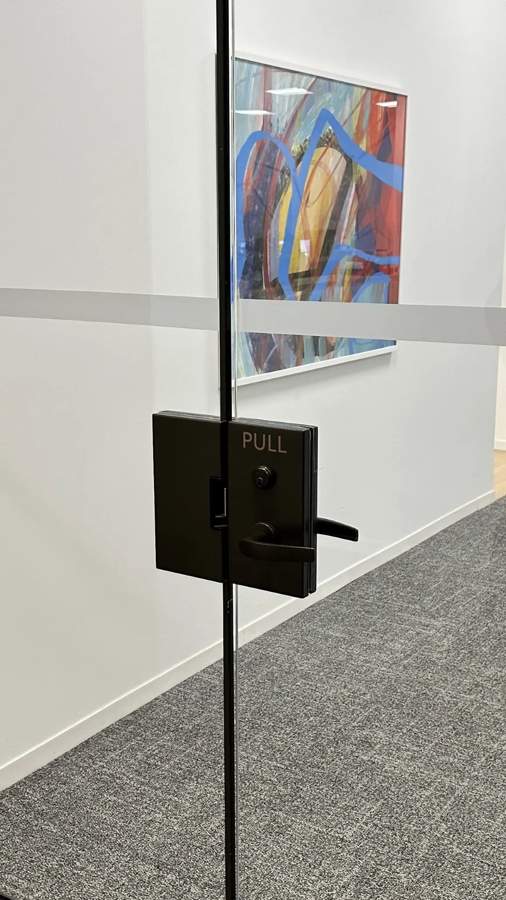

GBI Industries, établie à North York en Ontario, fabrique des serrures à mortaise pour portes en verre sans cadre. Le principe est simple : plutôt que d’ajouter des dispositifs autour de la porte, la fonction complète est logée dans la ferrure qui tient déjà le verre.
Le boîtier. Une pièce unique en polyéthylène haute densité, revêtue de laiton, de bronze ou d’acier inoxydable corroyé de calibre .050. C’est la différence principale avec les ferrures concurrentes, qui reposent sur un ajustement par pression ou par serrage. Un boîtier monobloc ne se desserre pas avec les cycles.
La serrure. Une serrure à mortaise ANSI Grade 1 intégrée. Les fonctions de verrouillage comportent un pêne demi-tour à blocage automatique (deadlatch) pour la sécurité, et les fonctions à pêne dormant offrent un lancement de 1 po.
Le cylindre. Les serrures acceptent la plupart des cylindres à mortaise standard de 1 1/8 po d’autres fabricants. Cela signifie que la porte en verre entre dans le système de clé maîtresse existant du bâtiment, sans clé orpheline pour le gestionnaire.
La durabilité. GBI utilise des composants qui dépassent largement les exigences de cycles ANSI Grade 1.
La gâche électrique change le calcul
C’est le point qui intéresse les concepteurs et les gestionnaires.

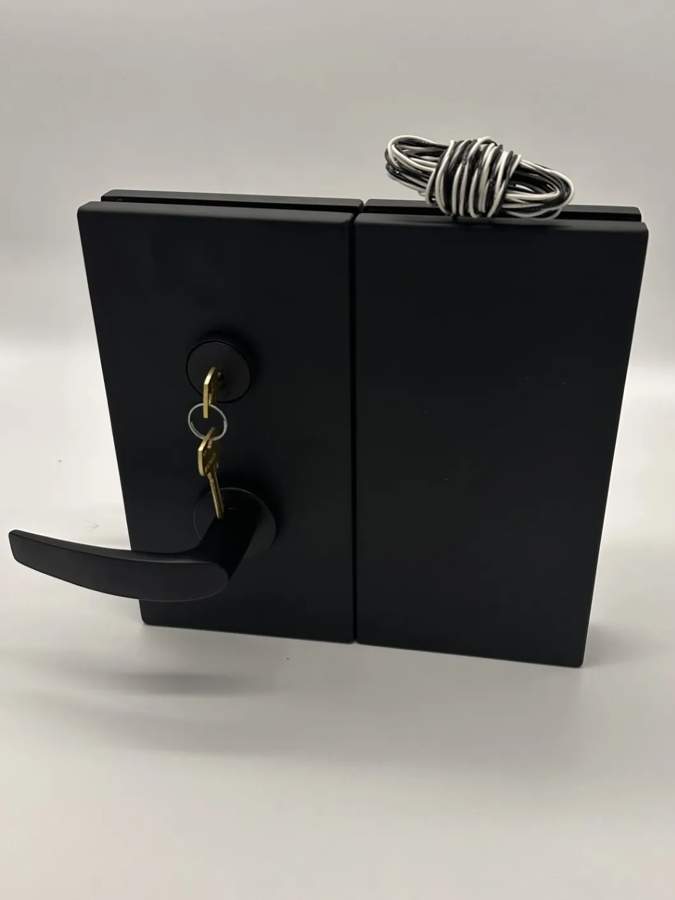

Les boîtiers de gâche GBI sont offerts avec gâche électrique intégrée, pour les applications de contrôle d’accès ou d’opérateurs de portes automatiques. Le modèle P1294-ES couvre les applications standards, et le P1294-ES-LM ajoute un moniteur de pêne demi-tour lorsque la surveillance de position est requise. Disponibles en 12 ou 24 VCC.
Les avantages sur une ventouse électromagnétique sont concrets :
Aucun bouton de sortie. La sortie se fait mécaniquement par le levier, comme sur n’importe quelle porte.
Aucune station de déverrouillage. Il n’y a pas de dispositif de retenue électromagnétique à relâcher.
Aucun raccordement électrique coûteux. Le câblage se limite à la gâche.
Compatible avec les opérateurs automatiques. Pratique pour les entrées accessibles.
Déverrouillage à distance. Idéal pour les portes de réception contrôlées par le poste d’accueil.
Et visuellement : rien au linteau, rien sur le mur, rien qui rompe la ligne du verre.
Ce qu’il faut surveiller à la prescription
Le verre doit être préparé en usine. Les ferrures GBI sont conçues pour du verre de 1/2 po avec découpe rectangulaire selon gabarit. Le verre trempé ne peut pas être découpé ni percé après trempe. Autrement dit, la position exacte de la ferrure doit être fixée avant la fabrication du verre, pas pendant l’installation. C’est l’erreur la plus coûteuse sur ce type d’ouvrage, et elle est irréversible : un panneau mal découpé est un panneau à remplacer.
Récupérez les gabarits tôt. GBI publie ses gabarits et sa charte de main. Ces documents doivent être entre les mains du fabricant de verre au moment de la commande, pas au moment de la pose.
Fixez la main avant la commande. Une serrure à mortaise est manuelle. Une inversion de main découverte au chantier signifie une nouvelle ferrure et souvent un nouveau panneau de verre.
Coordonnez avec l’intégrateur de contrôle d’accès. Décidez tôt si le moniteur de pêne demi-tour est requis, puisque cela détermine le modèle de gâche à commander.
Validez l’égress avec l’autorité compétente. La sortie mécanique par levier est généralement l’approche la plus simple sur le plan du code, mais les exigences varient selon l’usage du bâtiment et le parcours d’évacuation. Confirmez avant de finaliser.
En résumé
Sur une porte en verre sans cadre, chaque dispositif ajouté autour de l’ouverture est un compromis sur le détail. GBI permet d’obtenir le contrôle d’accès, la sécurité et la conformité au trousseau maître du bâtiment sans rien ajouter à la vue.
C’est une gamme canadienne, avec des délais courts et un soutien technique local.
